В циркуляционном отоплении частного дома насос поддерживает движение теплоносителя между источником тепла и отопительными приборами. Циркуляционный насос для отопления выбирают по требуемому расходу и напору в рабочей точке, а затем проверяют совместимость с оборудованием и теплоносителем.
Расход и напор читают вместе: обе величины должны относиться к одной рабочей точке. Grundfos: графики характеристик насоса.
Проверено руководством BAXI LUNA-3, раздел 32: функциональные схемы с насосом — факт о конкретном семействе котлов, а не обещание комплектации любого газового прибора.
Площадь дома помогает описать объект, но не заменяет эти параметры. Два дома одинакового размера могут иметь разные трассы труб, количество веток и отопительных приборов. Поэтому предложение «насос на ваш метраж» стоит дополнить расчётом. Для нового дома в Подмосковье эти данные лучше получить до закупки. При замене насоса начните с существующей схемы и причины неисправности: покупка более мощного устройства сама по себе не объясняет, почему одна комната остаётся холодной.
Насос перемещает теплоноситель, а котёл нагревает его. Отопительные приборы передают тепло комнатам, после чего остывшая жидкость возвращается к источнику тепла. Это разные функции, поэтому увеличение скорости насоса нельзя считать заменой недостающей мощности радиатора или расчёта теплопотерь.
Увеличение скорости нельзя считать заменой недостающей мощности радиатора или расчёта теплопотерь.
В системе с насосом подача и обратная линия образуют путь циркуляции. Сопротивление создают трубы и отдельные элементы оборудования. В документации Grundfos о потерях давления в расчёт включены трубы, фитинги, клапаны, котлы и отопительные приборы. Для конкретного проекта нужны характеристики установленных элементов.
Чтобы проверить предложение, попросите показать, какой участок системы обслуживает выбранный насос. Если дом разделён на радиаторную часть, тёплый пол и другие ветки, нужны схема их взаимодействия и обоснование числа насосов. Добавление ещё одного устройства без этой схемы оставляет вопрос распределения потока нерешённым.
Состав системы лучше сверять вместе с последовательностью подключения отопления в частном доме. В расчёт должны попасть те трубы и приборы, которые действительно будут смонтированы, а не только предварительный эскиз.
Расход показывает количество жидкости, проходящей через насос за единицу времени. Напор характеризует создаваемый насосом перепад давления. В предложении оба параметра должны относиться к одной рабочей точке.
График характеристики насоса связывает расход Q и напор H. В техническом пояснении Grundfos напор указан в кПа или метрах водяного столба. Поэтому две максимальные величины в карточке товара нельзя читать как одну одновременно достижимую характеристику.
Представим условный подбор: проектировщик указал расход 1,0 м³/ч и напор 3 м водяного столба. Эти числа нужны только для объяснения чтения графика, они не рассчитаны для вашего дома. Найдите на горизонтальной оси расход 1,0 м³/ч и посмотрите, какой напор даёт выбранный режим в этой точке. Надпись «максимальный напор 6 м» ещё не отвечает на этот вопрос.
Попросите приложить кривую конкретной модели и обозначить рабочую точку. Если предлагается замена на другой насос, сравните её в тех же условиях. Так вы проверяете техническое соответствие, а не сходство названий или цифр на упаковке.

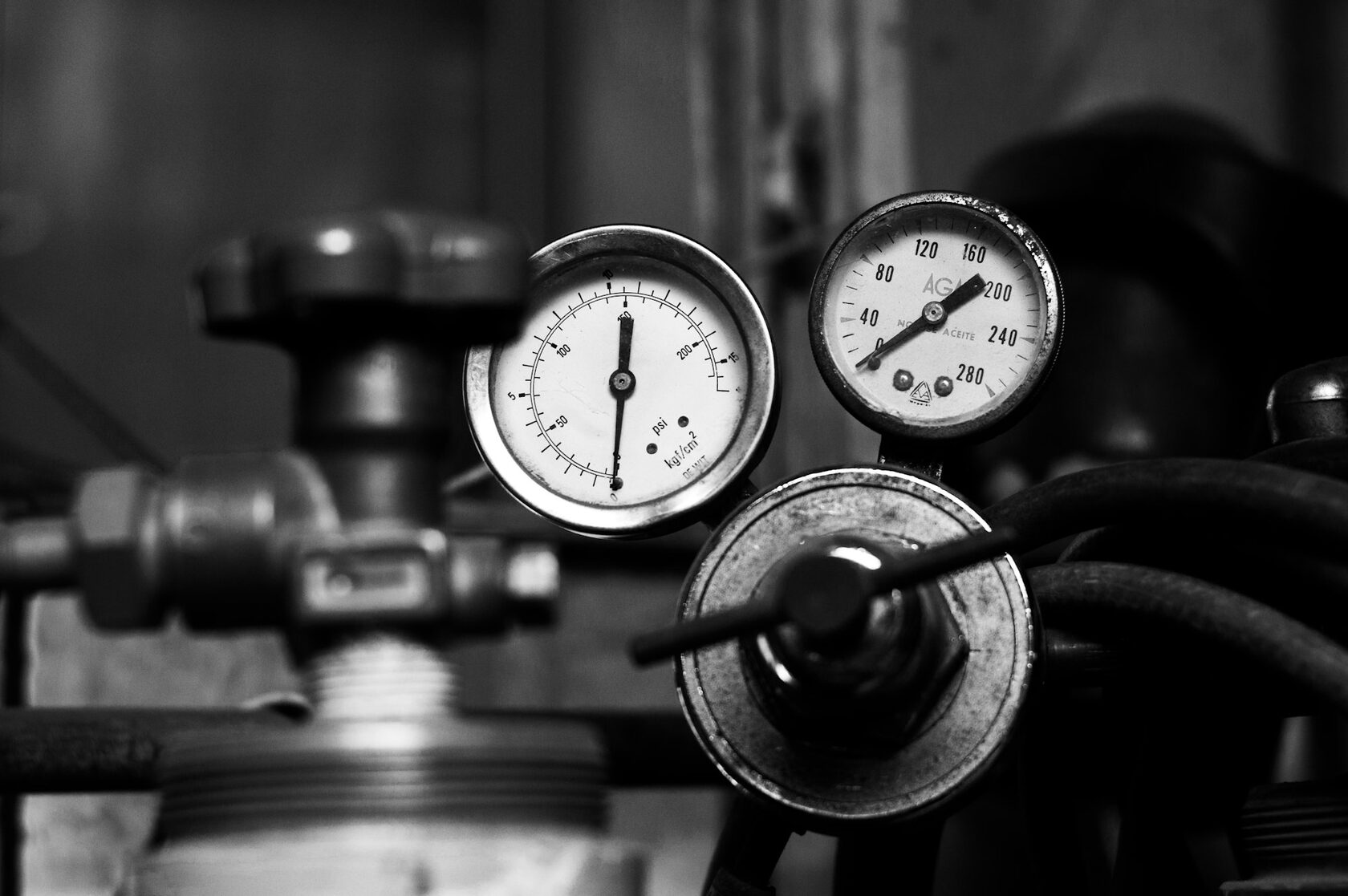

Не смешивайте напор циркуляционного насоса с давлением заполнения системы, которое показывает манометр. В документации Grundfos о статическом давлении эти понятия разделены. Обоснование насоса и настройка давления в системе требуют разных исходных данных.
Встроенного насоса может быть достаточно, если его характеристика соответствует расчёту всей обслуживаемой части системы. Сам факт наличия насоса в котле этого не доказывает.
До покупки отдельного устройства проверьте руководство котла: какие компоненты встроены, какие характеристики доступны и какие схемы предусмотрены изготовителем. Для примера, в руководстве BAXI LUNA-3 насос указан в составе оборудования. Это факт о конкретном семействе котлов, а не обещание одинаковой комплектации любого газового прибора.
Передайте специалисту перечень радиаторов, длины и размеры труб, арматуру и данные дополнительных контуров. Если хотя бы часть системы меняется, попросите объяснить, требуется ли пересмотр подбора. В статье о выборе радиаторов для частного дома разобрано, почему мощность приборов нужно оценивать в выбранном температурном режиме.
При расчёте тепловой нагрузки согласуйте воздухообмен. Статья о диаметре вентиляции объясняет, какие расходы должны быть заданы до закупки каналов.
При выборе газового оборудования отдельно проверьте вентиляцию помещения с котлом. Насос отвечает за жидкость в отоплении; его наличие не подтверждает готовность котельной по воздухообмену и дымоудалению.
Насос отвечает за жидкость в отоплении; его наличие не подтверждает готовность котельной по воздухообмену и дымоудалению.
Технически подходящий насос должен соответствовать системе и позволять обслуживание. Сведите предложения к одинаковым параметрам и не ограничивайтесь электрической мощностью на шильдике.
| Параметр | Что получить от исполнителя | Для чего это нужно |
|---|---|---|
| Рабочая точка | Расход и напор вместе с графиком | Проверить соответствие расчёту |
| Подключение | Присоединительный размер и монтажная длина | Проверить совместимость с местом установки |
| Среда | Допустимый теплоноситель и температурные условия | Сверить паспорт с системой |
| Управление | Выбранный режим и его обоснование | Понимать работу при изменении нагрузки |
| Обслуживание | Доступ к устройству и порядок замены | Не разбирать отделку ради обслуживания |
Режим управления выбирают под схему и арматуру. Не требуйте от монтажника максимальной скорости «для надёжности». Попросите зафиксировать настройку и показать, что происходит при работе системы в предусмотренных режимах. Эти сведения пригодятся при обслуживании и позволят отличить изменение настройки от поломки.
При замене запишите обозначение старого устройства, положение регулировок и проявление проблемы. Если насос ещё работает, диагностика системы полезнее немедленной покупки: холодный прибор может быть связан с воздухом, арматурой, загрязнением или настройкой распределения потока. Конкретную причину устанавливают проверкой, а не по одному признаку.
Для окончательного подбора площади недостаточно. Нужны схема, требуемый расход, сопротивление и характеристики оборудования. Подбор по метражу можно использовать лишь как предварительное обсуждение, после которого параметры проверяются расчётом.
Электрическая мощность устройства не объясняет соответствие системе. Сначала требуется рабочая точка, затем выбор модели и режима. Устройство с большим максимальным напором не устраняет автоматически ошибку в трубах, арматуре или мощности приборов.
Это зависит от расчёта и схемы. Попросите проверить характеристику встроенного устройства для фактического состава отопления. Дополнительный насос должен иметь определённую задачу и согласованное место в системе.
Зафиксируйте, когда он возникает, и передайте данные исполнителю: режим насоса, положение арматуры, показания приборов и изменения после замены. Не вскрывайте электрическую часть. Специалист проверит настройку, наличие воздуха и соответствие насоса системе.
У вас остаются расчётные параметры, график выбранной модели, схема установки и записанный режим управления. После пуска исполнитель показывает работу предусмотренных веток и передаёт порядок обслуживания. Такой результат можно проверить и восстановить при следующем визите специалиста.
