Зачем котлу отдельная вентиляция
Газовый котёл — единственный прибор в доме, который забирает воздух в объёмах, сопоставимых с дыханием всей семьи.
к воздуху при горении
помещения под котёл
потолков
Если воздуха не хватает, происходит одно из двух. Либо горение идёт с недостатком кислорода — падает КПД, на теплообменнике оседает сажа. Либо в помещении возникает разрежение, и дымоход начинает работать в обратную сторону.
Обратная тяга — основная причина отравления угарным газом в частных домах. Продукты горения идут не на улицу, а в дом.
Вентиляция котельной — не вопрос комфорта, а условие допуска. Специалист газовой службы проверяет её при пуске оборудования и при ежегодном обслуживании.
Требования к помещению котельной
Основные документы: СП 402.1325800.2018 и СП 281.1325800.2016.
| Параметр | Требование |
|---|---|
| Объём | от 15 м³; удобнее от 24 м³ |
| Потолки | от 2,5 м, над оборудованием не менее 1 м |
| Окно | ЛСК по ГОСТ Р 56288-2014 или одинарное стекло ≤ 4 мм |
| Остекление | 0,8–0,9 м² (до 10 м²), 1,2 м² (12 м²), 1,35 м² (14 м²) |
| Закрытая камера | 1× кратность объёма в час |
| Открытая камера | 3× кратности + воздух на горение |
Закрытая и открытая камера сгорания
Закрытая камера

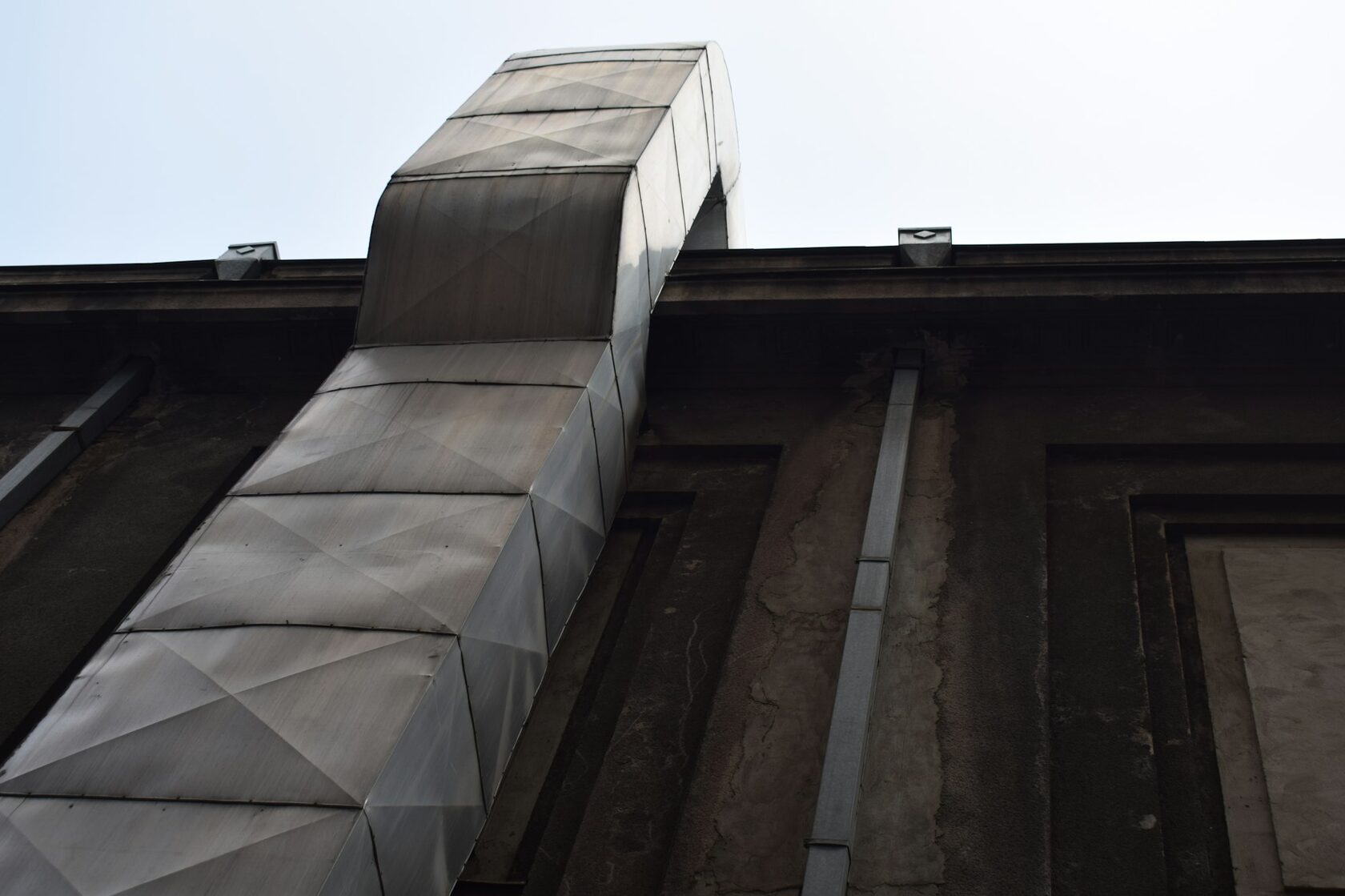

Коаксиальный дымоход
Берёт воздух с улицы через коаксиальный дымоход. Не конкурирует с жильцами за воздух.
Открытая камера
Вертикальный дымоход
Забирает воздух из помещения и отводит дым за счёт естественной тяги. Самый требовательный вариант.
Приточное отверстие 400×150 мм закрывает потребность турбированного котла в доме обычного метража.
Размеры каналов для атмосферного котла
| Площадь дома | Приток | Вытяжка |
|---|---|---|
| до 250 м² | 160 м³/ч, 400×150 мм | 200×100 / Ø160 мм |
| 250–450 м² | 190 м³/ч, 500×150 мм | 250×150 / Ø200 мм |
| 450–650 м² | по расчёту | 250×200 / Ø250 мм |
Как устроена схема вентиляции
использует кислород
Рабочая схема котельной — три элемента, собираются в таком порядке:

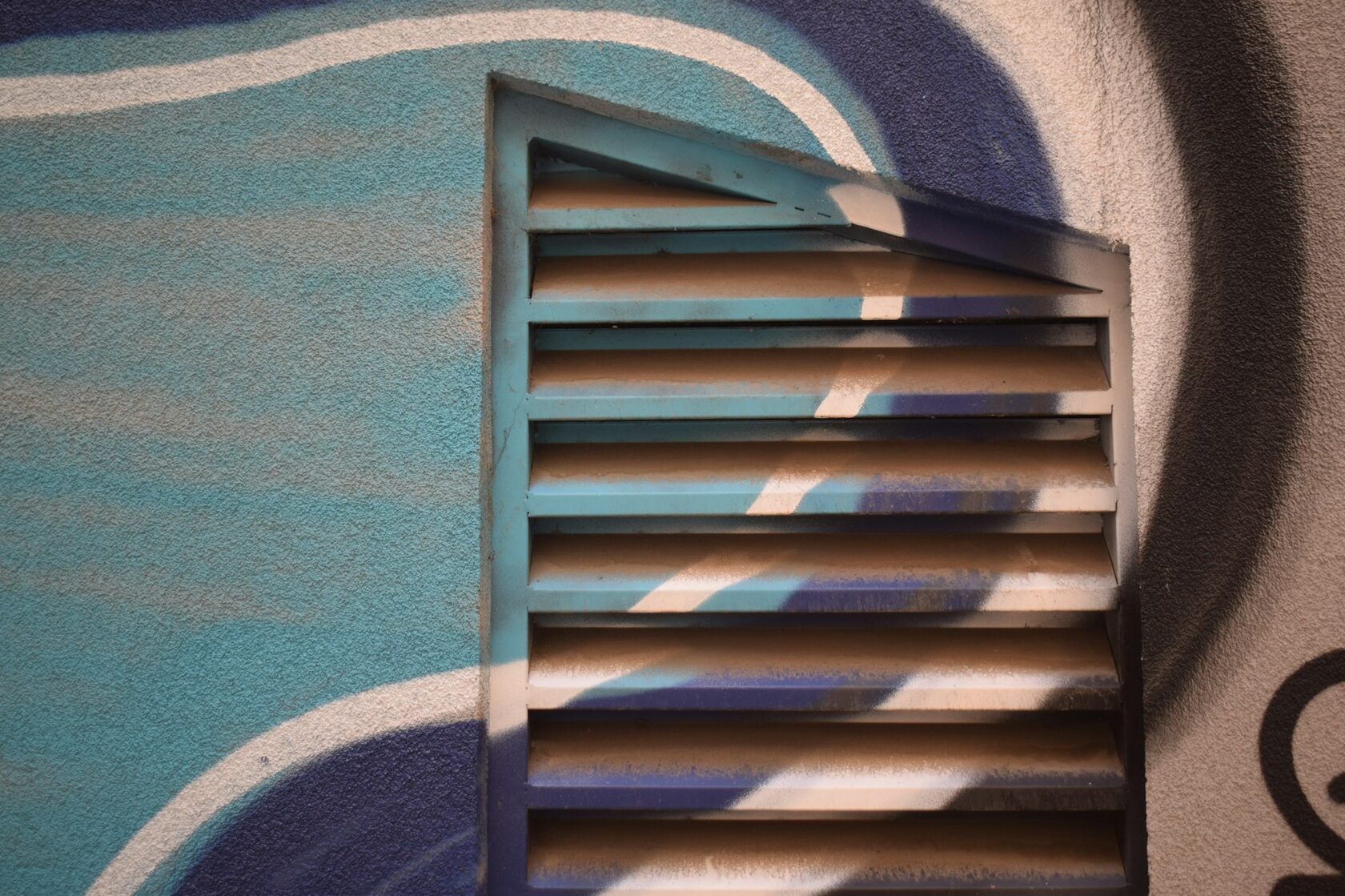

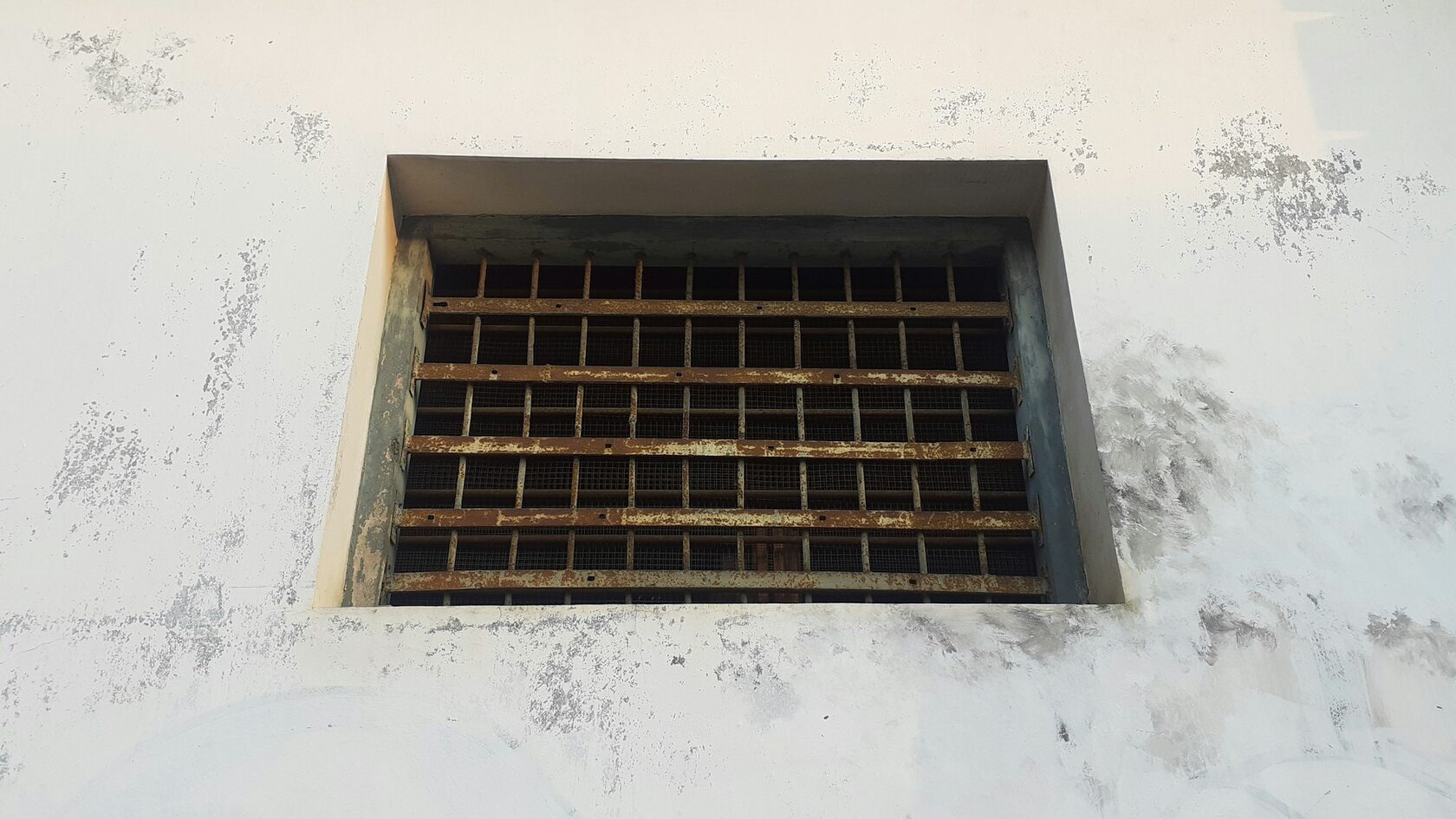

Отверстие в наружной стене, 20–30 см от пола. Снаружи решётка, изнутри заслонка.

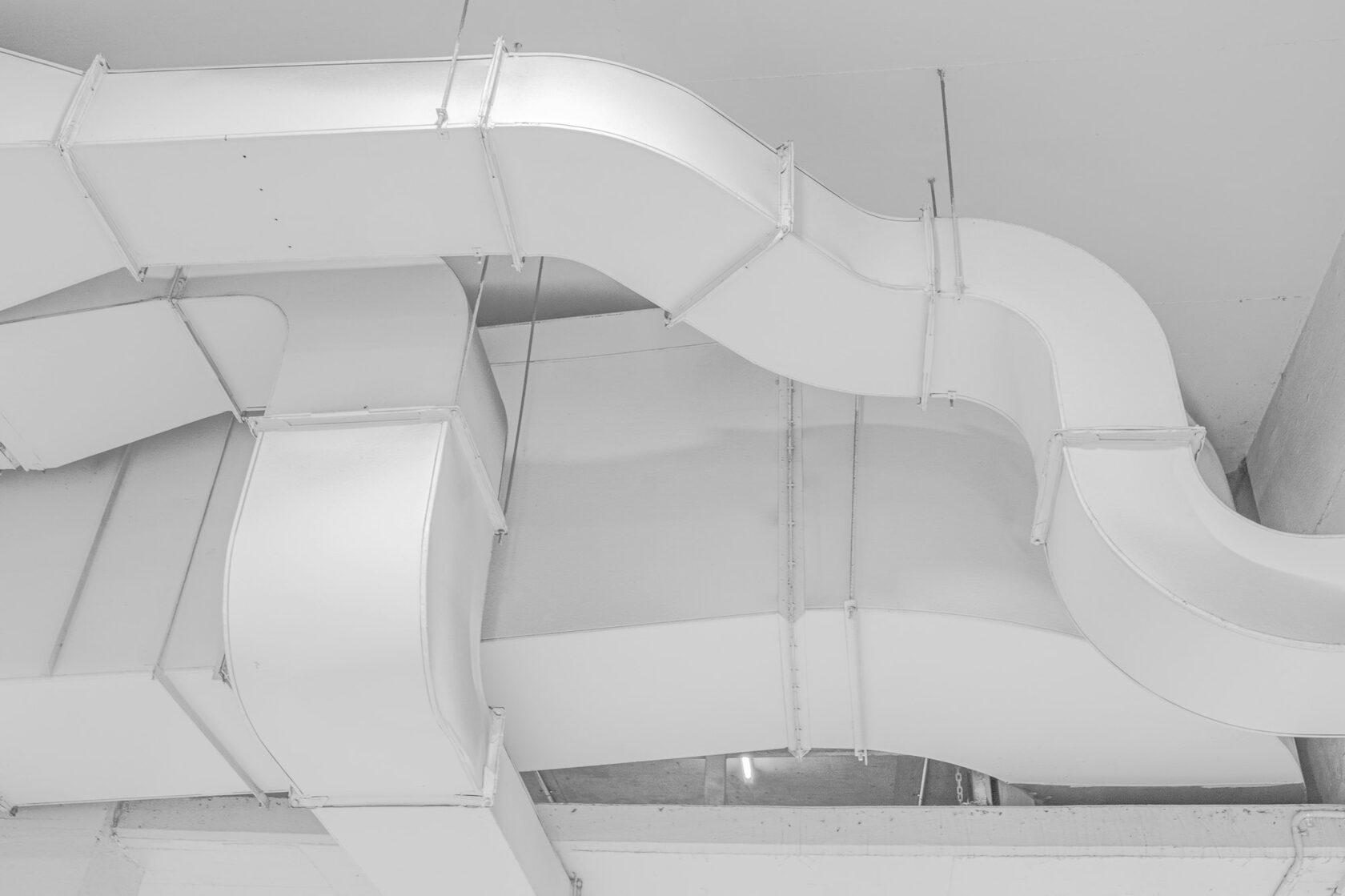

Канал под потолком, вывод выше конька кровли. Отдельный от дымохода.
Под дверью — зазор или решётка, чтобы воздух не запирался.
Даже зимой. Если дует — ставят клапан с регулировкой, но не заклеивают.
